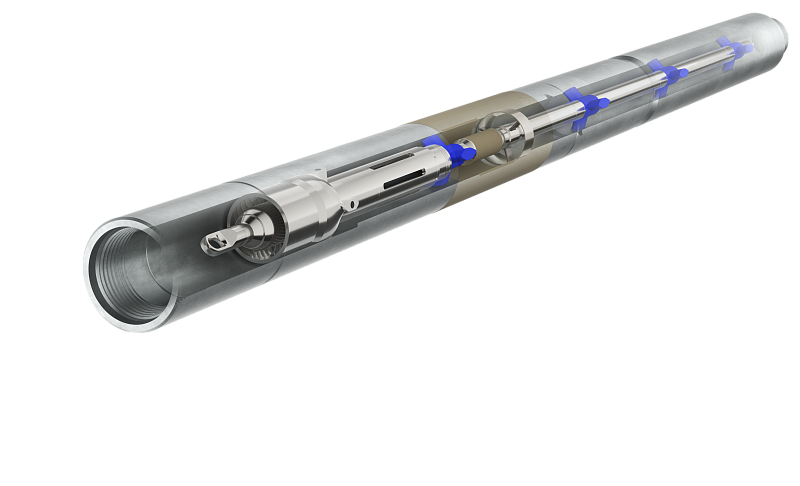

СИБ 2.2Электромагнитный канал передачи

Сертификат соответствия рег.№4ИДЮ101.RU.C02359 КОД ОК 034-2014 (КПЕС 2008) 28.92.1

Особенности приборов СИБ 2.2

Базовая конфигурация

Турбогенератор скважинный ТГС- 501

Кабель скважинный

Модуль силовой

Модуль инклинометрический

Модуль гамма

Модуль батарейный МБ-502

Турбогенератор скважинный ТГС- 501

Кабель скважинный

Модуль силовой

Модуль инклинометрический / модуль гамма

Модуль сопряжения МСП

Соединитель

Турбогенератор скважинный ТГС- 501

Кабель скважинный

Модуль силовой

Модуль инклинометрический

Модуль гамма

  • Прочная конструкция для бурения с РУС с большой скоростью вращения
  • Лёгкость комбинирования ЭМ и гидравлического канала передачи
  • Скважинный генератор оригинальной разработки
  • Настраиваемая передача данных в реальном времени с записью в память
  • Коммуникация с приборами каротажа и РУС, питание всех приборов КНБК
  • Система нисходящей связи с приборами («даунлинк»)

Области применения


  • Бурение любых скважин в проводящих породах
  • Бурение с регулируемым давлением (БРД) и на депрессии
  • Прокачка больших объёмов кольматанта

Преимущества


  • Самые низкие эксплуатационные расходы
  • Высокая скорость передачи — до 10 бит/с
  • Комбинация генератора и батарей для бурения на депрессии (БНД)

Общие параметры



Параметр \ Наружный Диаметр Ед. изм. 121 мм 178 мм 210 мм
Расход бурового раствора л/с 8 - 24 16 - 46 28 - 71
Длина прибора, не менее м 7 7 7
Присоединительные резьбы ГОСТ 3-102 3-147 3-171
Скорость передачи данных бит/сек до 10 до 10 до 10
Тип даунлинка Электромагнитный или гидравлический канал Электромагнитный или гидравлический канал Электромагнитный или гидравлический канал Электромагнитный или гидравлический канал
Рабочая температура °C от +5 до +125 от +5 до +125 от +5 до +125
Максимальное давление МПа 80 80 80
Максимальная скорость вращения об/мин 120 120 120
Содержание песка в растворе, не более % 4, рекомендовано менее 1 4, рекомендовано менее 1 4, рекомендовано менее 1
Максимальное содержание кольматанта Не регламентируется Не регламентируется Не регламентируется
Максимальная интенсивность искривления при вращении °/30м 12 10 9
Максимальная интенсивность искривления при скольжении °/30м 18 15 12

Спецификации измерений


Параметр Точность Разрешение
Зенитный угол ± 0.1° 0.1°
Азимут при зените выше 6° ± 1° 0.1°
Угол установки отклонителя ± 1°
Гамма фон ± 1 % 1 API
