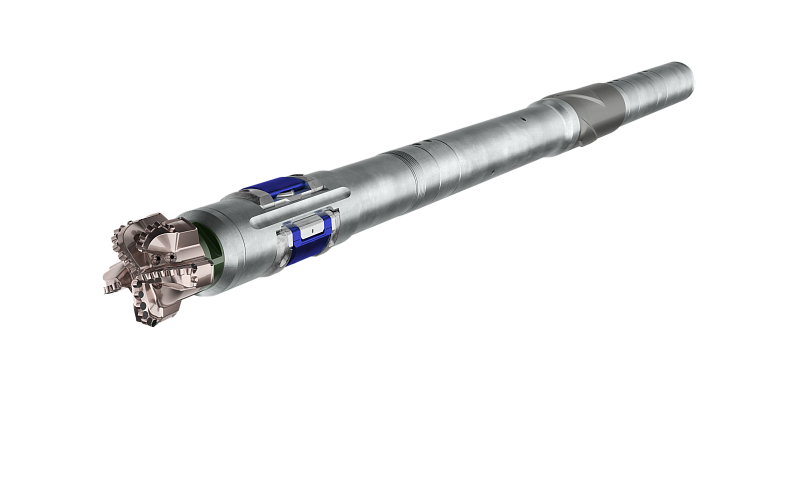

Роторная управляемая система PowerDriveРОТОРНАЯ УПРАВЛЯЕМАЯ СИСТЕМА ДЛЯ ПРОДУКТИВНОГО БУРЕНИЯ

Особенности семейства приборов Роторная управляемая система PowerDrive

  • Система «PUSH THE BIT», вращение всех элементов систем
  • Инклинометрия и измерение азимута над долотом
  • Оптимизация скорости проходки по сравнению с ВЗД
  • Опция азимутального гамма-каротажа с помощью наддолотного датчика
  • Автоматическое удержание зенитного угла в наклонной и горизонтальных секциях
  • Управление прибором с поверхности изменением расхода промывочной жидкости или скорости вращения верхнего привода
  • Снижение риска прихвата
  • Повышение качества ствола и его очистки для снижения момента и успешного спуска обсадной колонны
  • Автономная работа без телесистемы – питание от генератора

Измеряемые параметры

  • Инклинометрия и измерение азимута над долотом
  • Опция азимутального гамма­каротажа с помощью наддолотного датчика

Базовая конфигурация

Стабилизатор

Управляющий блок

Отклоняющий блок


Области применения

  • Бурение 3D-профилей с высокой скоростью проходки
  • Горизонтальные скважины, в том числе с большим отходом от вертикали

Измеряемые параметры

  • Инклинометрия и измерение азимута над долотом
  • Опция азимутального гаммакаротажа с помощью наддолотного датчика

Спецификации измерений

Параметр\Наружный диаметр Ед.изм. 121мм 172мм
 Диаметр ствола   мм  146.0 – 155.6  215.9 – 222.25
 Общая длина  м  4.11  4.12
 Диапазон расхода  л/с  7.7 – 22.5  13.3 – 61.2
 Присоединительные резьбы  ГОСТ  З -102   3 -133
 Тип даунлинка   расход промывочной жидкости или изменение скорости вращения верхнего привода  расход промывочной жидкости или изменение скорости вращения верхнего привода  расход промывочной жидкости или изменение скорости вращения верхнего привода
 Рабочая температура  °C  125  125
 Максимальное давление  МПа  138  138
 Максимальная скорость вращения  об/мин  250  250
 Содержание песка в растворе, не более  %  1  1
 Максимальное содержание кольматанта (шелуха среднего помола)  кг/ м3  100  143
 Максимальная интенсивность искривления при вращении  °/30 м  10  8
 Максимальная интенсивность искривления при скольжении  °/30 м  30  16
 Набор кривизны  °/30 м      до 8      до 8
